Q347F/H蜗轮固定式球阀

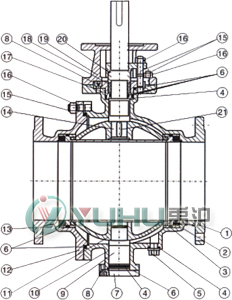

蜗轮固定式球阀 蜗轮固定式球阀 (结构尺寸图)
蜗轮固定式球阀 蜗轮固定式球阀 (结构尺寸图)

一、蜗轮固定式球阀 产品概述

   上海禹沪公司的Q347F/H蜗轮固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。固定球阀与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以法兰式固定球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
蜗轮固定式球阀有二段式和三段式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

二、蜗轮固定式球阀 产品特点

(1)O型固定式法兰球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
(2)阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
(3)O型固定球阀采用全通径或缩径设计,流通阻力小。
(4)金属硬密封O型固定式法兰球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。
(5)O型固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
(6)每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。
(7)具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。
(8)耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。
(9)自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。

三、蜗轮固定式球阀 主要零件材料

1 阀体 WCB A2116-WCB
2 弹簧 60Si2aMn AISI 9260
3 密封圈 PTFE PTFE
4 垫片 PTFE PTFE
5 排污螺母 25 A105
6 "0" 型密封圈 橡胶 橡胶
7 底盖 25 A105
8 螺钉 35 A193-B7
9 固定轴 1Cr13 A276-410
10 滑动轴承 PTFE& PTFE&
11 球体 1C18Ni9Ti SS304
12 阀盖 WCB A216-WCB
13 阀座 25 A105
14 阀杆 1Cr33 A276-410
15 螺柱 35CrMoA A193-B7
16 螺母 35 A194-2H
17 压套 25 A105
18 填料 PTFE PTFE
19 支架 WCB A216-WCB
20 填料压盖 WCB A2116-WCB
21 键 Key 45 AISI C 1045

四、蜗轮固定式球阀 设计规范

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113 JB/T79 Hg20592 ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598

五、蜗轮固定式球阀 性能规范

压力等级 试验压力(MPa)
公称压力(PN) 磅级(Class) 壳体试验 密封试验
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0

六、蜗轮固定式球阀 产品选型

选型时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

温馨提示:如需详细产品资料,请与本公司技术部或销售部联系,联系电话021-51078175。
