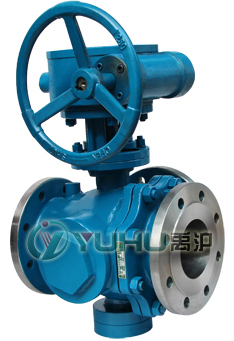

Q348/49F固定式三通球阀

Q348/49F固定式三通球阀
Q348/49F固定式三通球阀

一、固定式三通球阀 产品概述

上海禹沪公司生产的固定式三通球阀采用固定球,弹簧或碟簧加载的四面阀座结构,密封可靠,开关轻便。此结构球体不同,有T形三通球阀和L型三通球阀之分,其中T形三通球阀可实现对介质的分流或混流四种工况,根据需要可选择其中两种或三种进行组合;L形三通球阀可实现对介质流向切换两种工况。

二、固定式三通球阀 性能规范

产品型号 Q48F、Q49F-10C-40
Q48F、Q49F-10P-40P
阀体 WCB CF8
球体 CF8 CF8
阀杆/固定轴 2Cr13 304
密封圈 PTFE PTFE
阀座 2Cr13 F304
填料 PTFE+O形圈 PTFE+O形圈
适用介质 水、油、蒸汽等 酸等腐蚀性介质
适用温度 -29-200℃ -29-200℃
蜗轮固定三通球阀 Q后插入“3”表示,示例:Q348F-16C
气动固定三通球阀 Q后插入“6”表示,示例:Q648F-150LB
电动固定三通球阀 Q后插入“9”表示,示例:Q948F-10C

三、固定式三通球阀 零件材料

零件名称 国标材质 美标材质
阀体、阀盖 WCB A216-WCB
密封圈 PTFE、对位聚苯 PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
双头螺栓 35CrMoA A193-B7

四、固定式三通球阀 产品选型

选型时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

温馨提示:如需详细产品资料,请与本公司技术部或销售部联系,联系电话021-51078175。

相关名称:固定式三通球阀,Q348F固定式三通L型球阀
